Motorstyrning i industriella applikationer

Carlo Gavazzi har i sitt produktsortiment av automationskomponenter motorstyrningar för mjuk-start/stopp, fram/back-kopplare av 3-fas asynkronmotorer. Vanliga applikationer finns inom transportsystem, pumpar, kompressorer, industriella torkar, omrörare, paketeringsutrustning, automatiska portar och fläktar.

Carlo Gavazzis mjukstartare har inbyggda styralgoritmer som optimerar start och stopp utifrån vilken typ av last som de är kopplade till. Då de är självlärande anpassar de automatiskt det startmomentet som behövs, så att även tungstartade laster startas optimalt.

Våra mjukstartare är försedda med interna bypass-reläer vilket reducerar behovet av stora kylflänsar, kompaktare kapslingar och mindre avgiven värme.

Elektrisk motor
Energieffektiva motorer ger högre startströmmar

När en AC-motor startas kan den momentana startströmmen nå 5 till 8 gånger motorns märkström. Med energieffektiva motorer (IE2, IE3, IE4) kan startströmmarna nå upp till 15 gånger motorns märkström.

Direktstart (DOL) resulterar i:
  • Mekanisk stress och snabbare förslitningar
  • Hög startström som kan orsaka momentvariationer, liksom ryck och slitage
  • Risk för flimmer i belysning och störningar på elnätet
Y/D- startare resulterar i:
  • Momentvariationer under övergång från Y- till D-koppling
  • Högre kostnader för kablage och mindre utrymme i elskåp
  • Risk för tryckstötar i centrifugalpumpar då inget mjukstopp är möjligt
Varför använda mjukstartare?

Om du har upplevt något av ovanstående problem kan vi erbjuda dig adaptiva (självlärande) och lättanvända mjukstartare som också kan anpassas till dina specifika behov.

Pumpar
Carlo Gavazzis mjukstartare är utvecklade för att:
  • Begränsa motorns startström
  • Starta och stoppa motorerna på ett jämnare sätt
Detta resulterar i:
  • Lägre underhållskostnader
  • Mindre störningar på elnätet
  • Längre livslängd för motorer

Mjukstartstart med optimal reducering av startström

Olika typer av mjukstartare beroende av last

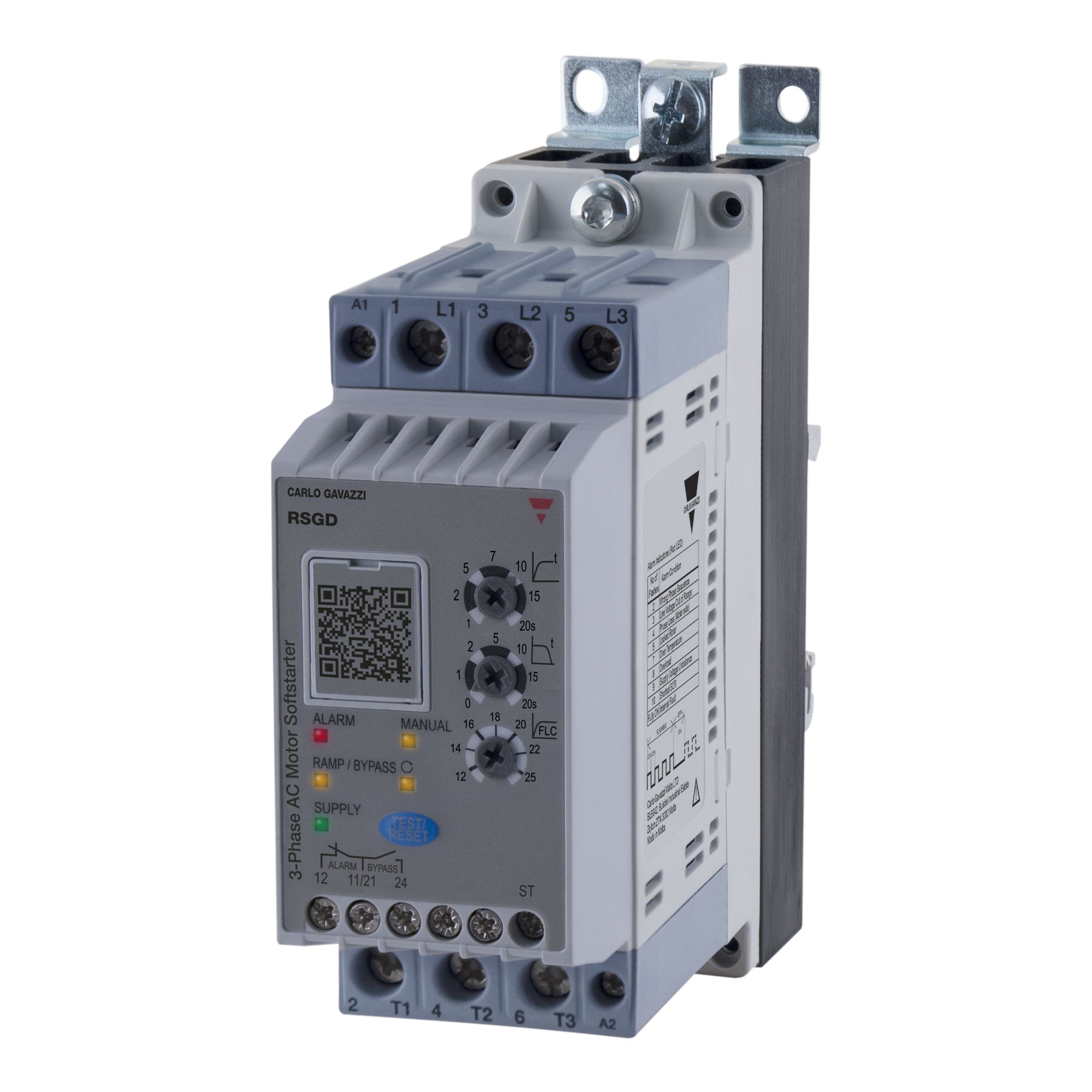

RSGD är en användarvänlig mjukstartslösning anpassad för 3-fas AC induktionsmotorer. Med en av de mest kompakta kapslingarna i sitt slag är RSGD-serien en utomordentlig lösning för mjukstart- och mjukstopp av motorer upp till 100A, 55kW vid 400V.

RSGD reducerar startströmmen signifikant samtidigt som den upprätthåller balanserade strömmar på alla motorfaser. Inställningar görs enkelt med vred i fronten för att passa den specifika applikationen. RSGD finns med reläutgångar för indikering av drift och larm för att ge användbar information om driftstatus till styrsystem.

Funktion och användarvänlighet är viktigt för oss!

Varje enskild applikation kräver olika start och stopp parametrar för att uppnå optimal start och stop. RSGD konfigureras för den specifika applikationen med tre vred för FLC (motorns märkström), tid för start och stopp.

Med inbyggd diagnostik och larmfunktioner skyddas motorn. Vi har även en QR-kod i fronten som gör det enkelt att hitta instruktioner för installation, eftermarknad och felsökning. En stor fördel med 3-fas RSGD-serien är att den finns tillgänglig endera med eller utan inbyggt elektroniskt överlastskydd.

Inbyggd kommunikation

Våra större modeller har inbyggd kommunikation via Modbus som standard för framtidssäkra installationer, där data kan läsas ut från mjukstarten för att se både hur den och motorn mår.

Fördelar
  • För 1-fas och 3-fas – brett sortiment
  • Enkla att installera och driftta
  • Effektiv begränsning av startströmmar
  • Integrerade diagnostik och larmfunktioner
  • Reducerar lagerhållning pga bred nätspänning
Förlänger motorns livslängd genom att reducera startström och balansera strömmar

RSGD mjukstartare är utvecklad för att avsevärt minska motorns startströmmar genom en avancerad styralgoritm, vilket minskar mekaniska vibrationer under start och elektriska störningar.

Allt detta innebär en ökad livslängd för motorn och en minskning av driftstörningar.

Dessutom förbättrar den adaptiva algoritmen i RSGD-serien produktens prestanda vid varje start genom att uppnå en enastående balans mellan strömmarna i alla motorfaser.

Videoklipp
Broschyrer
Produktbroschyr

Broschyr frekvensomriktare RVLF

Produktbroschyr

Broschyr för mjukstartare RSGD

Produktbroschyr

Översikt mjukstartare

Relaterade produkter

RVLF-B

Storlek B

Motorstyrning
  • V/F-kontroll + sensorlös vektorstyrning
  • 1-fas 200-240 VAC (1-fas in och 3-fas ut)
  • 3-fas 380-480 VAC
  • 1,5 – 2,2 kW
  • MODBUS och BACNet-kommunikation
  • Inbyggt EMI-filter i klass 2
  • För väggmontage eller på DIN-skena
Motorstyrning
RVLF-B
  • V/F-kontroll + sensorlös vektorstyrning
  • 1-fas 200-240 VAC (1-fas in och 3-fas ut)
  • 3-fas 380-480 VAC
  • 1,5 – 2,2 kW
  • MODBUS och BACNet-kommunikation
  • Inbyggt EMI-filter i klass 2
  • För väggmontage eller på DIN-skena

RSGD

7,5 – 55 kW

Motorstyrning
  • 3-fas (styr på 2 faser)
  • 7,5 – 55 kW (7,5 – 50 HP) @ 380 – 415 VAC
  • 5,5 – 45 kW vid tunga starter
  • 16 – 100 A
  • Styrspänning: 110 – 400 VAC
Motorstyrning
RSGD
  • 3-fas (styr på 2 faser)
  • 7,5 – 55 kW (7,5 – 50 HP) @ 380 – 415 VAC
  • 5,5 – 45 kW vid tunga starter
  • 16 – 100 A
  • Styrspänning: 110 – 400 VAC

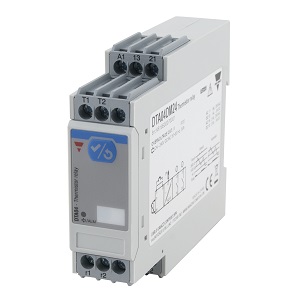

Temperatur motorlindning

Motorstyrning
  • Övervakar motortemperatur (PTC-motstånd)
  • Automatisk larmnivå
  • Självhållningsfunktion, funktionstest och återställningsfunktion
  • Montage på DIN-skena
Motorstyrning
Temperatur motorlindning
  • Övervakar motortemperatur (PTC-motstånd)
  • Automatisk larmnivå
  • Självhållningsfunktion, funktionstest och återställningsfunktion
  • Montage på DIN-skena

Effektfaktor

Motorstyrning
  • 1/3-fas, 208-690V
  • 5A trafomätning, 10A direktmätning
  • Mäter cos φ
  • MI eller CTD/5A trafos
  • Tidsfördröjning vid start 1-30s
  • Tidfördröjning vid larm 1-30s
  • 2 separata inställningar av gränsvärde
  • Montage på DIN-skena, 11-polig sockel
Motorstyrning
Effektfaktor
  • 1/3-fas, 208-690V
  • 5A trafomätning, 10A direktmätning
  • Mäter cos φ
  • MI eller CTD/5A trafos
  • Tidsfördröjning vid start 1-30s
  • Tidfördröjning vid larm 1-30s
  • 2 separata inställningar av gränsvärde
  • Montage på DIN-skena, 11-polig sockel
