EM500 med olika mätprinciper av energi

Energimätare och analysatorer

De debiteringsgodkända versionerna av EM530 och EM540 finns med tre olika mätprinciper. Beroende på version kan slutresultatet av den totala energimätningen bli annorlunda.

PFA (förbrukningsmätning): oavsett strömriktning är effekten alltid positiv och ökar den positiva energimätaren (+kWh). Den negativa energimätaren för produktion är inte tillgänglig.

PFB (dubbelriktad mätning): för varje mätning summeras energierna för vardera fas. De faser med positiv effekt ökar den positiva energimätaren (kWh+) och de faser med negativ effekt ökar den negativa energimätaren (kWh-).

PFC (dubbelriktad mätning): för varje mätning summeras energierna för de enskilda faserna; beroende på resultatets tecken, ökas den positiva energimätaren (kWh+) eller den negativa energimätaren (kWh-).

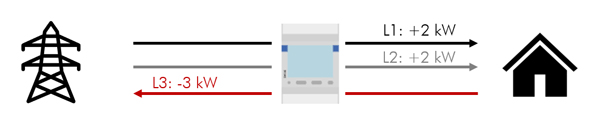

Exempel: I en anläggning där effekterna under 1 timme är fas 1 = +2 kW, fas 2 = +2 kW och fas 3 = -3 kW

Resultat med PFA:
Förbrukad energi (+kWh) = (2+2+3) x 1h = 7 kWh
Producerad energi (-kWh) = 0 kWh (presenteras inte i displayen)

Resultat med PFB:
Förbrukad energi (+kWh) = (2+2) x 1h = 4 kWh
Producerad energi (-kWh) = 3 x 1h= 3 kWh

Resultat med PFC:
Förbrukad energi (+kWh) = (+2+2-3) x 1h = (+1) x 1h = 1 kWh
Producerad energi (-kWh) = 0 kWh

X-version: I mätare avsedda för statistikmätning är ovan mätprinciper valbara i programmeringen. I meny “Measurement mode” finns valen A, B och C (förvald är A).
