M8 och M12-konnektorer till sensorer

Sensorer
M8 och M12-konnektorer till sensorer

Vid val av konnektorer till givare så står det rekommendationer i respektive sensors datablad,

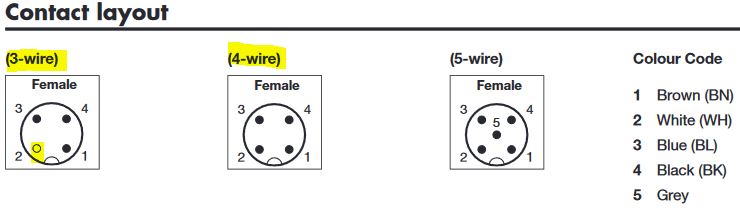

men vi brukar normalt använda och rekommendera 4-poliga/4-trådiga som standard, dvs oavsett när det gäller M12 (CONB14NF-xxx) pga samma pin-layout som 3-pol/tråds – se nedan.

Dessa brukar också vara de som oftast är lagerlagda och prisskillnaden är liten mellan 3 respektive 4-trådiga. Man kan då minska ner på lagerhållningen och klara konnektivitet mot fler givare.

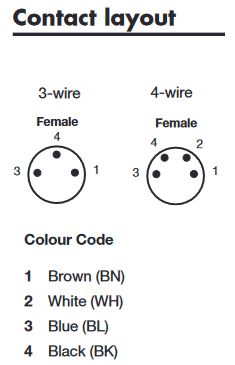

När det istället gäller M8 (CONB53NF-xxx, bild till vänster jämfört mot CONB54NF-xxx, bild till höger) så kan vi inte tänka på samma sätt, pga olika pin-layout och inkoppling mot aktuell sensor med plug – se nedan:

1. Brun = (+) plus-matning

2. Vit = signal, NC (normalt stängd i opåverkat-/viloläge, brytande funktion)

3. Blå = () minus-matning

4. Svart = signal, NO (normalt öppen i opåverkat-/viloläge, slutande funktion)
