Solid-state reläer

1-fas SSR – terminal layout/inkoppling (E respektive U-modeller)

De modeller vilkas artikelnummer slutar på:

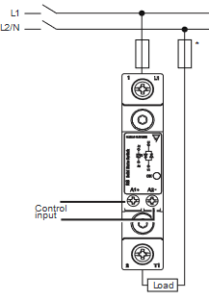

E – avser traditionell kontaktorkoppling (vanligast, se bild nedan – t ex RGC1A23D15KKE).

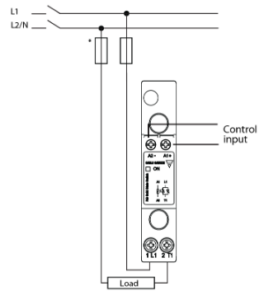

U – avser halvledarkoppling enligt bild nedan (styrspänning högst upp och fas/last längst ner – t ex RGC1A23D15KGU).

Detta gäller: RGC1A/RGH1A.
